Пылеуловитель МПР
Пылеуловитель МПР
Пылеуловитель МПР – Аппараты мокрого пылеулавливания типа МПР, аппараты МПР-15, МПР-25, МПР-35.
Данные аппараты предназначены для окончательной очистки запыленных газов мокрым способом в системах аспирации и промышленной вентиляции и на углеобогатительных фабриках.
Аппарат включает в себя каплеуловитель, смесительную камеру с системой орошения (форсункам), бункер и гидравлический затвор.
Запыленные газы поступают в смесительную камеру, орошаемую цельнофакельными форсунками, Затем газожидкостная смесь в виде закрученного потока направляется в трубу Вентури, на выходе из которой сепарируется основная часть отработанной жидкости. Доулавливание капель происходит в каплеуловителе, оснащенном лопастной решеткой. Очищенные газы выбрасываются в атмосферу. Отработанная жидкость через гидрозатвор отводится в систему оборотного водоснабжения предприятия. Для осмотра и обслуживания предусмотрены люки.
Условное обозначение: М – мокрого типа, П – пылеуловитель, Р – с решеткой, цифры – производительность тыс. м3/час.
| Рекомендуемые режимы работы пылеуловителей МПР | |
| 15 г/м3 | |
| 1300 – 1500 Па (130 – 150 кгс/м2) | |
| 0,05 – 0,2 л/м3 | |
| 97 % |

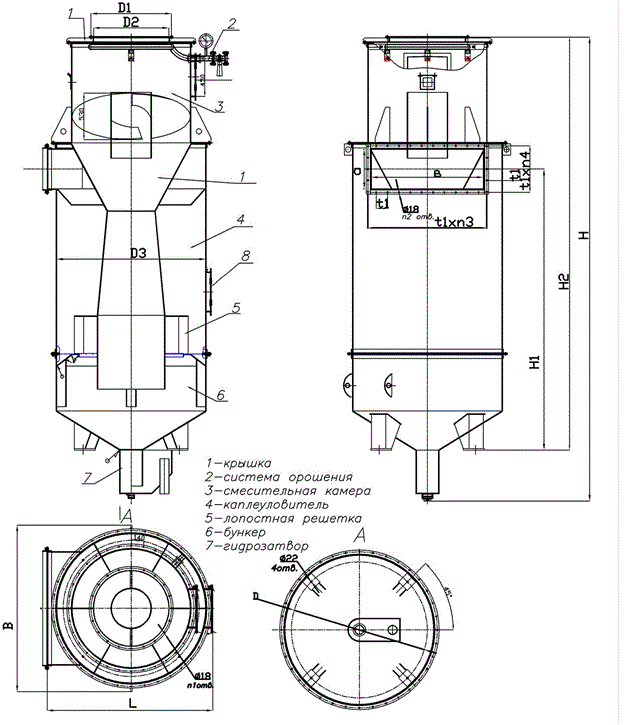

АППАРАТ МОКРОГО ПЫЛЕУЛАВЛИВАНИЯ ТИПА МПР
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЫЛЕУЛОВИТЕЛЕЙ МПР
| Наименование | Производительность, м3/ч | L | B | H | H1 | H2 | масса, кг |
| 12000 – 15000 | 1390 | 1400 | 4000 | 2350 | 3590 | 1400 | |
| 25000 – 30000 | 1890 | 1900 | 5260 | 3220 | 4710 | 2500 | |
| 35000 – 40000 | 2190 | 2200 | 6140 | 3935 | 5480 | 3350 |
| Наименование | D | D1 | D2 | a х b | n1/n2 | n3 | t1/t2 |
| 1050 | 640 | 580 | 310/900 | 16/18 | 6 | 160/125 | |
| 1555 | 920 | 860 | 450/1280 | 20/26 | 9 | 150/130 | |
| 1850 | 1060 | 1000 | 540/1500 | 24/28 | 10 | 157/152 |
Пылеуловители МПР изготавливаются из 10ХСНД (повышенной прочности и коррозионной стойкости). Возможно изготовление из нержавеющей стали по спецзаказу.
