Пылеуловитель КЦМП сер. 5.904-24 – Пылеуловители коагуляционные центробежные мокрые типа КЦМП предназначены для очистки воздуха, удаляемого вытяжными вентиляционными системами от пыли средней и мелкой дисперсности.

Могут применяться для улавливания пыли всех видов, за исключением, когда улавливаемая пыль способна цементироваться и кристаллизироваться в  воде, образуя прочные отложения больше 15% по весу, а также взрывоопасной пыли.

Не следует применять при наличии в вентиляционных выбросах токсических веществ и пылей, образующих при взаимодействии с водой агрессивные растворы по отношению к стали или взрывоопасные вещества.

Не рекомендуется применять для улавливания крупно-волокнистой пыли, а также пыли, способной всплывать на поверхность воды.

При начальной концентрации не более 30 г/м³ рекомендуется применять предварительную очистку в простейших сухих пылеуловителях с целью уменьшения расхода воды и количества шлама. КЦМП должны, как правило, устанавливаться в помещениях с положительной температурой. При использовании КЦМП для очистки нагретого воздуха и установки их вне помещения должны быть приняты меры, предотвращающие замерзания воды и шлама.

ПЫЛЕУЛОВИТЕЛЬ КЦМП

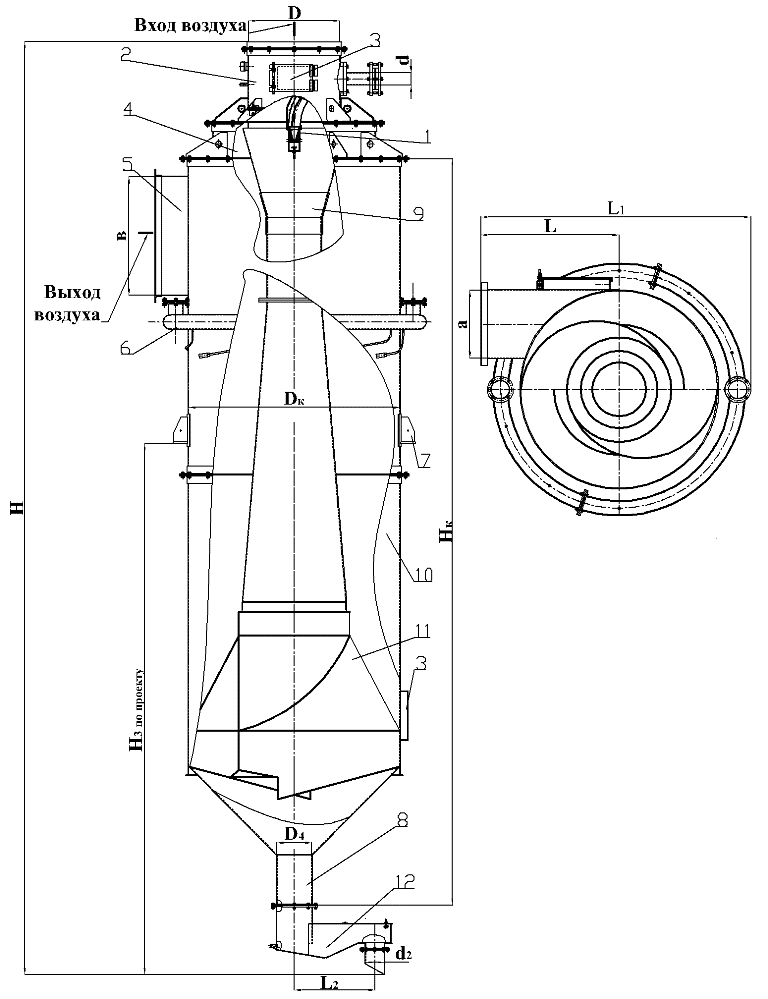

1 – сопло центральное; 2 – патрубок входной; 3 – люк; 4 – водяная камера; 5 – отводящий патрубок; 6 – коллектор; 7 – лапа опорная; 8 – сливной патрубок;

9 – труба-коагулятор; 10 – каплеуловитель; 11 – закручиватель; 12 – гидрозатвор;

Пылеуловитель состоит из трех основных элементов: каплеуловителя, трубы-коагулятора и закручивающего устройства.

Каплеуловитель выполнен центробежного типа. На верхней крышке крепится труба-коагулятор, горловина и диффузор, которые располагаются в центральной части каплеуловителя.

В нижней части корпуса устанавливается закручивающее устройство. К шламоотводящему конусу каплеотделителя приварен фланец, к которому крепится гидрозатвор для отвода шлама.

Труба-коагулятор состоит из корпуса, сопел с водоподводящей трубой и водяной камеры для пленочного орошения  внутренней поверхности конфузора.

Корпус трубы образуется воздухоподводящим патрубком, конфузором, горловиной и диффузором. Вода к камере подводится через полукольцевой коллектор и два штуцера, приваренных к обечайке камеры.

В днище предусмотрены штуцеры для слива воды при ремонте и очистке. На воздухоотводящем патрубке установлен штуцер для присоединения микроманометра, отверстие для осмотра водоподающих устройств. Крепление трубы – коагулятора к каплеотделителю производится с помощью опорного листа, который является днищем водяной камеры.

Закручивающее устройство выполнено в виде цилиндрического патрубка, на наружной и внутренней поверхности которого укреплены касательно-спиральные лопасти. По оси патрубка размещен рассекатель, а в нижней части конус части конус которые образуют вместе с лопастями спиральные каналы. Спиральные каналы примыкают по касательной к внутренней поверхности корпуса  каплеотделителя.

Очищаемый воздух поступает через входной патрубок в конфузор трубы-коагулятора, куда через центральное сопло с отбойником впрыскивается вода. Под действием большой скорости воздуха ( 40 – 70 м/с) в горловине трубы-коагулятора осуществляется диспергирование воды в  мелкие частицы и, благодаря столкновению пылинок с частицами воды, происходит их захват.

Осевой поток воздуха при входе в закручивающее устройство разделяется на два потока посредством рассекателя, после чего оба потока плавно переводятся в горизонтально вращающиеся потоки, которые по спиральным каналам направляются касательно к стенкам корпуса пылеуловителя. Капли воды со взвешенными в них частицами пыли под влиянием центробежной силы отбрасываются к стенкам корпуса и по ним стекают в конусную часть, откуда выводятся через сливной патрубок, снабженный гидрозатвором. Очищенный воздух отсасывается вентилятором через отводной патрубок пылеуловителя.

Пылеуловитель КЦМП устанавливается на основании (кронштейнах), к которому крепится с помощью лап. Тип и конструкция основания определяются в проекте заказчиком. Установка трубы-коагулятора считается нормальной, если обеспечивается равномерный перелив воды по всему периметру сливного порога конфузора, что достигается установкой подкладок под лапы.

Для предохранения форсунок и сопел от загрязнения крупными частицами следует на  трубопроводах подвода воды установить фильтры грубой очистки. Длину патрубка для слива шлама из КЦМП перед гидрозатвором принимать численно равной величине напора  в  мм, развиваемого вентилятором в мм в.ст.

Основная подача воды осуществляется через центральной сопло с отбойником, установленное по оси трубы – коагулятора. Для предотвращения отложений шлама на границе раздела сухой и мокрой поверхности в КЦМП предусмотрена дополнительная подача воды в виде пленки, равномерно стекающей по всей поверхности  конфузора. Вода к камере подводится через коллектор и два штуцера, приваренных к обечайке камеры. В водяной камере предусмотрены штуцеры для опорожнения ее при ремонте и очистке.

Для периодического орошения стенок каплеуловителя с целью промывки в верхней части корпуса установлены форсунки. Вода подается через резиновые трубки, присоединенные к кольцевому коллектору.

Для наблюдения за работой сопел и осмотра каплеуловителя на воздухоподводящем патрубке установлен люк. На гидрозатворе имеется штуцер подвода воды для взмучивания осевшего шлама и периодической промывки гидрозатвора. Необходимость постоянного орошения стенок каплеуловителя и других перечисленных промывок ко время работы аппарата определяется проектом в зависимости от свойств пыли и принимается при наладке установки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЫЛЕУЛОВИТЕЛЕЙ КЦМП

Пылеуловители КЦМП изготавливаются из Ст.3. Возможно изготовление из нержавеющей стали по спецзаказу.

Изготавливаем пылеуловители коагуляционные центробежные мокрые типа КМП сер. 1.494-23: КМП-2,5; КМП-3,2; КМП-4,0; КМП-5,0; КМП-6,3; КМП-7,1; КМП-8,0.
