Вытяжные крышные вентиляторы ВКР-В
Вытяжные крышные вентиляторы ВКР-В
Вытяжные крышные вентиляторы ВКР-В с выбросом вверх предназначены для использования в системах общеобменной вентиляции.
Вентилятор ВКР-В состоит из:
— стального корпуса;
— рабочего колеса с назад загнутыми листовыми лопатками;
— асинхронного двигателя.
Пример условного обозначения:
ВКР-В-А-5-6, где
ВРК-В — тип вентилятора
А-Код исполнения рабочего колеса вентилятора
5-Номер вентилятора (диаметр рабочего колеса в дм)
6-Количество полюсов электродвигателя

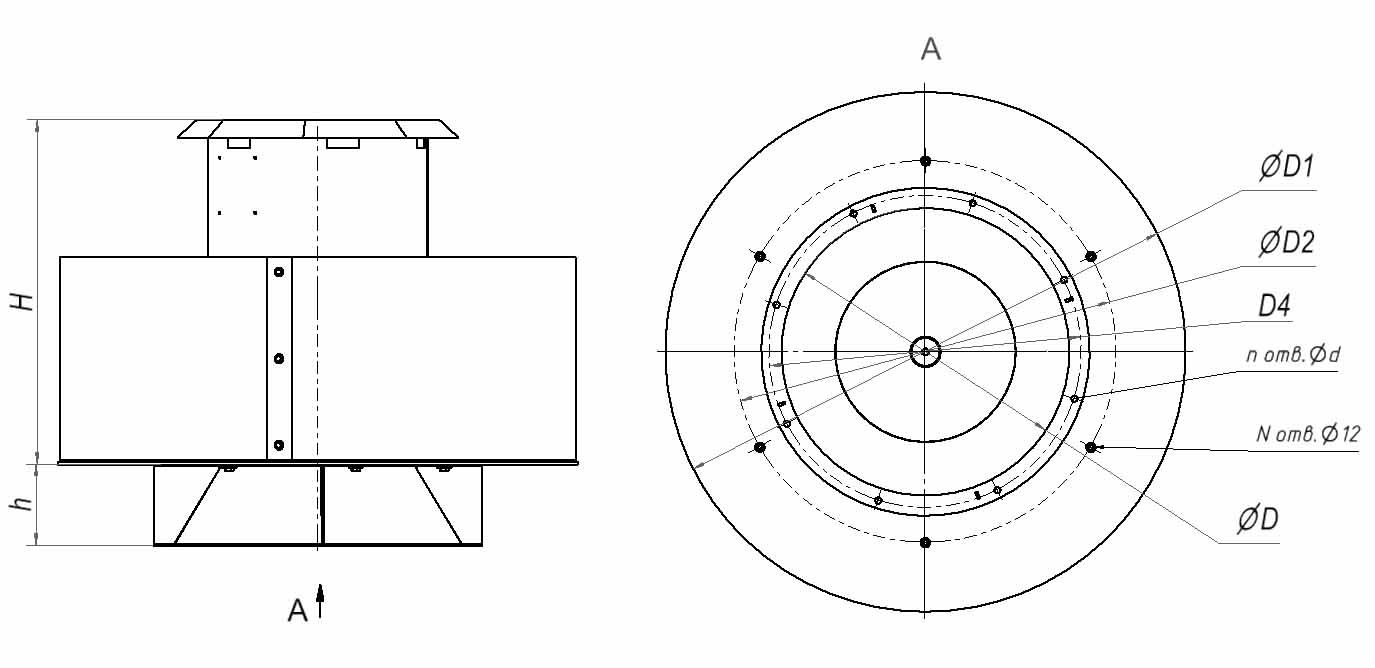

Вентилятор ВКР-В: сновные технические характеристики
| Обозн. | D | D1 | D2 | D4 | H | h | d | N | n |
| ВКР-В-2,25 | 225 | 607 | 337 | 225 | 380 | 60 | 8 | 4 | 4 |
| ВКР-В-2,5 | 250 | 640 | 360 | 280 | 396 | 60 | 8 | 6 | 6 |
| ВКР-В-2,8 | 280 | 672 | 392 | 310 | 407 | 60 | 8 | 6 | 8 |
| ВКР-В-3,15 | 315 | 710 | 421 | 345 | 421 | 60 | 8 | 6 | 8 |
| ВКР-В-3,55 | 355 | 756 | 476 | 385 | 533 | 75 | 8 | 6 | 8 |
| ВКР-В-4 | 400 | 807 | 527 | 430 | 624 | 90 | 8 | 6 | 8 |
| ВКР-В-4.5 | 450 | 865 | 585 | 480 | 644 | 105 | 8 | 6 | 10 |
| ВКР-В-5 | 500 | 929 | 649 | 530 | 664 | 120 | 8 | 6 | 10 |
| ВКР-В-5,6 | 560 | 994 | 734 | 590 | 683 | 140 | 10 | 6 | 12 |
| ВКР-В-6,3 | 630 | 1071 | 791 | 660 | 753 | 160 | 10 | 6 | 12 |
| ВКР-В-7,1 | 710 | 1161 | 881 | 740 | 889 | 180 | 10 | 8 | 12 |
| ВКР-В-8 | 800 | 1264 | 984 | 830 | 922 | 210 | 10 | 8 | 12 |
| ВКР-В-9 | 900 | 1380 | 1100 | 940 | 963 | 240 | 10 | 8 | 16 |
| ВКР-В-10 | 1000 | 1219 | 1229 | 1040 | 1010 | 300 | 10 | 8 | 16 |
| ВКР-В-11,2 | 1120 | 1616 | 1357 | 1165 | 1165 | 300 | 12 | 8 | 18 |
| ВКР-В-12,5 | 1250 | 1759 | 1500 | 1295 | 1295 | 300 | 12 | 8 | 18 |
Вентиляторы ВКРВ № 3,55…12,5 выполнены в исполнении с выходом потока вверх и применяются в стационарных системах вытяжной вентиляции производственных, общественных и жилых здании и устанавливаются на кровле.
ВКРВ № 3,55…12,5 — общего назначения из углеродистой стали, предназначенные для перемещения воздуха и других невзрывоопасных газопаровоздушных сред, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше 80 °С, не содержащих пыли и других твердых примесей в количестве более 0,1 г/м3, а также липких и волокнистых материалов.
Внимание!!! Нельзя применять вентиляторы ВКР-В для перемещения сред с содержанием пыли и других твердых примесей в количестве более 0,1 г/м3, а также липких и волокнистых материалов. Вентиляторы ВКР-В не рекомендуется устанавливать в системах с повышенными требованиями к уровню шума и для параллельной работы без установки элементов сети.
Вентиляторы типа ВКРВ эксплуатируются в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69. Температура окружающей среды от -40°С до + 40°С. Содержание липких веществ, волокнистых материалов, а также пыли др. твердых веществ не должно превышать 100 мг/м3.
