ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ПЫЛЕВЫЕ ВРП 122-45

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ПЫЛЕВЫЕ ВРП 122-45 Вентиляторы предназначены для перемещения воздушных сред и других сред, не вызывающих ускоренной коррозии материалов проточной части вентиляторов, не содержащих взрывчатых веществ, липких и волокнистых материалов с запыленностью не более 1 кг/м³, в условиях умеренного климата (У) и тропического (Т) климата 2-ой и 3-ей категории размещения. Температура окружающей среды от -40 °С до +40 °С (для вентиляторов в тропическом исполнении до + 45 °С). При защите двигателей от атмосферного воздействия допускается использование вентиляторов в умеренном климате по 1-й категории размещения

Варианты исполненич по назначению и материалам:

– общего назначения из углеродистой стали

-коррозионностойке из нержавеющей стали (К)

– взрывозащищённые из углеродистой стали (В)

-коррозионностойкие взрывозащищённые (ВК)

Основные технические характеристики

ВЕНТИЛЯТОРЫ ПЫЛЕВЫЕ ВРП 122-45 №2,5 – №8 Схема 1

типоразмер вентилятора	двигатель кВт/об. в мин.	производительность м³час	давление, Па	масса. кг
ВРП 122-45 №2,5 сх.1	0.55 х 3000	540 -1 470	835 – 590	34
ВРП 122-45 №3,15 сх.1	0.25 х 1500	540 – 1 400	360 – 240	45
1.5 х 3000	1 100 – 2 400	1 590 – 1 385	56
2.2 Х 3000	1 100 – 2 900	1 590 – 1 130	59
ВРП 122-45 №4 сх.1	0.75 х 1500	1 100 – 3 000	625 – 440	61
1.1 х 1500	1 150 – 3 090	650 – 460	64
4 х 3000	2 340 – 3 420	2 730 – 2 660	82
5.5 х 3000	2 340 – 5 400	2 720 – 2 320	88
ВРП 122-45 №5 сх. 1	1.5 х 1500	2 230 – 3 960	1 040 – 1 010	77
2.2 х 1500	2 230 – 6 040	1 060 – 750	86
15 х 3000	4 600 – 9 000	4 505 – 4 150	185
ВРП 122-45 №6.3 сх. 1	2.2 х 1000	2 880 – 7 920	750 – 530	156
5.5 х1500	4 680 – 7 900	1 730 – 1 620	162
7.5 х 1500	4 680 – 12 200	1 755 -1 240	207
ВРП 122-45 №8 сх. 1	5.5 х 960	6 120 – 10 440	1 230 – 1 180	325
7.5 х 970	6 120 – 16 920	1 260 – 890	340
18.5 х 1450	9 360-16 200	2 810 – 2 770	410
22 х 1460	9 360-20 520	2 850- 2 440	420
30 х 1460	9 360-25 560	2 850 – 2 020	440

ВЕНТИЛЯТОРЫ ПЫЛЕВЫЕ ВРП 122-45 №10 – №12,5 Схема 1

типоразмер вентилятора	двигатель кВт/об. в мин.	производительность м³час	давление, Па	масса. кг
ВРП 122-45 №10 сх.1	11 х 720	9 000 – 24 480	1 080 – 770	570
18.5 х 975	12 240-24 120	1 990 – 1 800	605
22 х 975	12 240 – 32 400	1 990 – 1 400	680
30 х 980	12 240 – 33 120	2 000 – 1 420	720
55 х 1475	18 720 -29 160	4 550 – 4 400	765
75 х 1480	18 720 -46 800	4 580 – 3 500	900
90 х 1480	18 720 -50 400	4 580 – 3 280	945
ВРП 122-45 №12,5 сх.1	22 х 730	18 000 – 30 960	1 740 – 1 650	940
30 х 735	19 080 – 48 600	1 760- 1 250	985
55 х 985	24 120 – 43 200	3 170 -3 000	1165
75 х 985	24 120 – 64 800	3 170 – 2 300	1415

ВЕНТИЛЯТОРЫ ПЫЛЕВЫЕ ВРП 122-45 №10 – №12,5 Схема 5

типоразмер вентилятора	двигатель кВт (частота вращения)	производительность м³час	давление, Па	масса. кг
ВРП 122-45 №5 сх.5	3 – 22 (1500 – 3000)	2 520 – 12 600	1 100- 4 500	350
ВРП 122-45 №6,3 сх.5	4 – 15 (1000 – 1500)	2 880 – 12 600	800 – 1800	460
ВРП 122-45 №8 сх. 5	11 – 45 (1000 – 1500)	7 200 – 27 000	1250 – 3000	840
ВРП 122-45 №10 сх. 5	18,5 – 75 (750 – 1500)	9 000 – 54 000	1 100 – 4 700	1030
ВРП 122-45 №12 сх. 5	30 – 75 (750 – 1000)	18 000 – 50 400	1 800 – 3 300	1 590

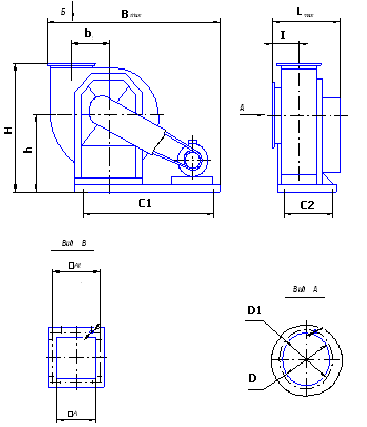

Вентилятор	в	Н	L_max	b	h	l	D	D1	А	А₁	C₁	C₂
ВР 122-45- 2,5	440	500	400	150	330	77	158	190	150	190	220	320
ВР 122-45- 3,15	540	600	550	190	394	97	197	230	189	230	320	400
ВР 122-45- 4	680	650	660	240	394	123	250	280	240	280	320	100
ВР 122-45-5	840	840	905	300	525	153	315	345	300	350	430	605
ВР 122-45-6,3	1065	1030	1120	378	644	194	400	430	378	430	510	780
ВР 122-45-8	1340	1295	1270	480	794	245	500	530	480	530	650	895
ВР 122-45-10	1660	1670	1400	600	1105	305	630	660	600	660	1030	1150
ВР 122-45-12,5	2065	2200	1590	750	1420	380	790	820	750	810	1260	1330

Вентилятор	В_max	Н	L_max	b	h	l	D	D1	А	А₁	C₁	C₂
ВР122-45-6,3 исполнение 5	1540	870	800	300	550	153	315	345	300	350	550×2	560
ВР122-45-6,3 исполнение 5	1965	1070	850	378	670	194	400	430	378	430	760×2	590
ВР 122-45-8 исполнение 5	2220	1320	950	480	820	245	500	530	480	530	850×2	700
ВР 122-45-10 исполнение 5	2420	1740	1200	600	1105	305	630	660	600	660	965×2	1000
ВР 122-45-12,5 исполнение 5	2870	2030	1380	750	1265	380	876	925	765	825	1105×2	1150
