Вентиляторы низкого давления ВР 80-75 ДУ
Вентиляторы низкого давления ВР 80-75 ДУ
Вентиляторы низкого давления ВР 80-75 ДУ являются вентиляторами одностороннего всасывания, имеют спирально-поворотный корпус, загнутые назад лопатки рабочего колеса (12 шт) и применяются в системах вентиляции производственных, общественных и жилых зданий и в составе технологических установок различного назначения
Рабочая среда – воздух с концентрацией мелкодисперсной пыли и взвешенных частиц до 100 мг/м.куб. Допустимая температура воздуха — до +80С. В рабочей среде не должны присутствовать липкие и волокнистые включения. Максимальная эффективность достигается при работе в климатических регионах У и Т при температуре окружающей среды -40…+40С по 2 и 3 кат. размещения. При условии защиты двигателя от воздействия внешних факторов окружающей среды допускается использовать вентиляторы в условиях У по 1 кат. размещения. Вентиляторы ВР 80-75 могут эксплуатироваться в регионах с повышенной сейсмоактивностью.
Производство вентиляторов ВР 80-75 осуществляется по двум конструктивным схемам (1 и 5):
1 — прямое соединение рабочего колеса с двигателем
5 — через ременный привод.

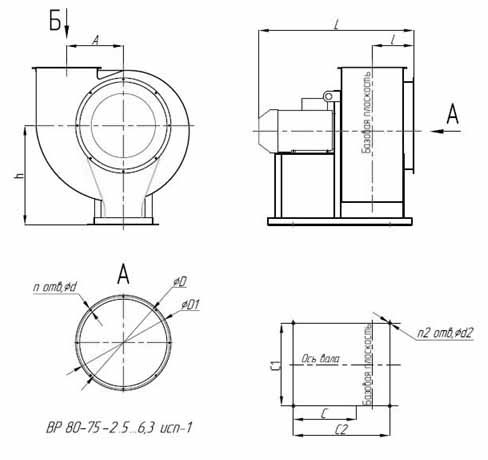

Чертежи вентиляторов ВР 80-75 (конструктивная схема 1)
|
Габаритные и присоединительные размеры вентиляторов ВР 80-75 (конструктивная схема 1)
| Типоразмер | A, мм | A1, мм | A2, мм | C, мм | C1, мм | C2, мм | D, мм | D1, мм | L, мм | a1, мм | a2, мм |
| вентилятора | |||||||||||
| № 2,5 | 162 | 207 | 207 | 265 | 220 | 300 | 257 | 292 | 705 | 175 | 175 |
| № 3,15 | 205 | 253 | 253 | 316 | 220 | 400 | 318 | 353 | 705 | 221 | 221 |
| № 4 | 260 | 312 | 312 | 386 | 290 | 500 | 405 | 440 | 705 | 280 | 280 |
| № 5 | 324 | 382 | 382 | 376 | 410 | 480 | 502 | 537 | 788 | 350 | 350 |
| № 6,3 | 410 | 473 | 473 | 395 | 460 | 520 | 633 | 668 | 989 | 441 | 441 |
| № 8 | 520 | 592 | 592 | 465 | 606 | 600 | 803 | 850 | 1212 | 560 | 560 |
| № 10 | 650 | 732 | 732 | 862 | 840 | 1244 | 1000 | 1040 | 1507 | 700 | 700 |
| № 12,5 | 813 | 907 | 907 | 1082 | 1260 | 1350 | 1250 | 1310 | 1841 | 875 | 875 |
| Типоразмер | d, мм | d1, мм | d2, мм | h, мм | n, шт. | n1, шт. | n2, шт. | l, мм |
| вентилятора | ||||||||
| № 2,5 | 6 | 10 | 12 | 320 | 8 | 4 | 4 | 165 |
| № 3,15 | 6 | 10 | 12 | 410 | 8 | 4 | 4 | 188 |
| № 4 | 6 | 10 | 12 | 520 | 8 | 4 | 4 | 217 |
| № 5 | 8 | 10 | 14 | 650 | 8 | 4 | 4 | 252 |
| № 6,3 | 8 | 10 | 14 | 720 | 8 | 4 | 4 | 298 |
| №8 | 10 | 10 | 14 | 905 | 16 | 4 | 4 | 389 |
| №10 | 10 | 10 | 16 | 1212 | 16 | 4 | 6 | 454 |
| №12,5 | 12 | 10 | 16 | 1350 | 16 | 4 | 6 | 546 |
Основные варианты изготовления Вентиляторы низкого давления ВР 80-75 ДУ
ВР 86-77 Общепромышленное исполнение, материал — углеродистая сталь
ВР 86-77 Ж2 — Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь
ВР 86-77 К1 — Коррозионностойкое исполнение, материал – нержавеющая сталь
ВР 86-77 К1Ж2 — Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь
ВР 86-77 В — Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВР 86-77 ВЖ2 — Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВР 86-77 ВК1 — Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВР 86-77 ВК3 — Взрывозащищенное исполнение, материал – алюминиевые сплавы
