Циклоны ЦН-15 без улитки с улиткой

Циклоны ЦН-15 без улитки с улиткой

 Циклоны ЦН-15 без улитки с улиткой – 1 – коническая часть, 2 – цилиндрическая часть, 3 – винтообразная крышка, 4 – улитка, 5 – входной патрубок, 6 – выхлопная труба.

Применение циклонов  ЦН-15 в данном конструктивном исполнении недопустимо в условиях токсичных и взрывоопасных сред; их нельзя использовать для улавливания сильно слипающих пылей.

Циклоны ЦН-15 могут изготавливаться во взрывобезопасном исполнении (конструктивно предусмотрены взрывные клапана, и бункер имеет минимальные размеры во избежание накопления взрывоопасной пыли).

Для увеличения службы циклонов допустимо в местах наибольшего износа (в нижней части конуса, во входной части улитки) приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром менее 800 мм не рекомендуется применять для улавливания абразивных пылей из-за повышенного износа.

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН-15 изготавливаются одиночного или группового исполнения — из двух, трех, четырех, шести и восьми циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде «улитки» или в виде сборника, а одиночные — только с улиткой.

Условное обозначение типоразмера одиночного группового циклон:

Например: ЦН-15Л-600х2УП.

ЦН – циклон НИИОгаза; 15 – угол наклона входного патрубка относительно горизонтали (град.); П, Л – «Правое» («Левое») вращение газа; число после тире (600) – внутренний диаметр цилиндрической части циклона (мм); следующая цифра (2) – количество циклонов в группе; У – с  камерой очищенного газа в виде «улитки»; С – с камерой очищенного воздуха в виде сборника; П – пирамидальная форма бункера.

Материал для изготовления циклонов – углеродистая сталь при температуре окружающей среды до 40^оС. При температуре ниже – 40^оС применяют низколигированные стали.

Групповые циклоны диаметром более 600 мм поставляются в разобранном виде.

Примечание: УП – циклоны с улиткой и пирамидальным бункером, СП – циклоны с  воздухосборником и пирамидальным бункером.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15 без улитки (с улиткой)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15х1УП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15х2УП, ЦН-15х2СП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15х3УП ЦН-15х3СП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15х4УП, ЦН-15х4СП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15х6УП, ЦН-15х6СП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15х8УП, ЦН-15х8СП

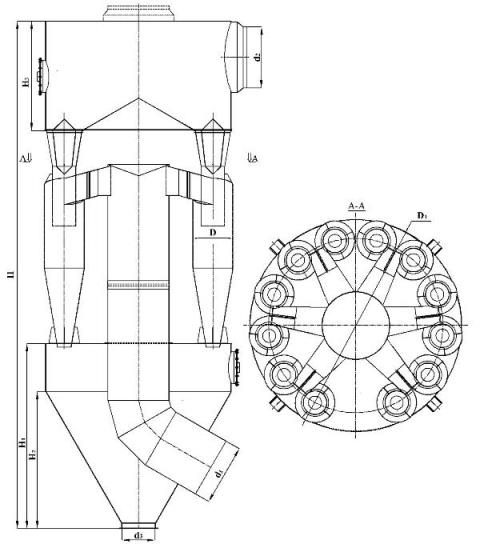

Циклоны ЦН-15 группа из 10 циклонов на общем бункере.	Циклоны ЦН-15 группа из 12 циклонов на общем бункере.	Циклоны ЦН-15 группа из 14 циклонов на общем бункере.

Циклоны в групповом исполнении: 10, 12, 14 шт.  на общем бункере изготавливаются: 600 мм, 800 мм, 1000 мм.

В данном исполнении изготавливаются циклоны: ЦН-11, ЦН-15, ЦН-15У.

Возможно изготовление иных диаметров циклонов.

Изготавливаем к циклонам постаменты, бункера, воздуховоды, а также группы циклонов неуказанные выше. Изготавливаем циклоны из нержавеющей стали. Изготавливаем устройства выгрузки: шиберные затворы, челюстные затворы, пылевые затворы.

Циклоны изготавливаются из Ст. 3  – 3 мм, Бункера – 4 мм.

По требованию заказчика толщина металла при изготовлении циклонов и бункеров может быть увеличена.
