Циклоны ЦМ с обратным конусом

Циклоны ЦМ с обратным конусом

Не рекомендуется применять Циклоны ЦМ с обратным конусом для осаждения налипающих на стенки воздуховодов и цементирующих пылей.

Принцип работы циклона ЦМ

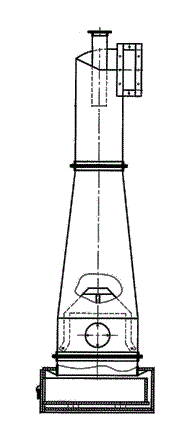

Циклон ЦМ состоит из: верхнего узла 1, формирующего пылевоздушный поток с выходным патрубком 2; корпуса, состоящего из цилиндрической 3 и конической 4 частей; отбойного конуса 5; крестовины 6; цилиндрической части  бункера, в стенке которого предусмотрены люки 7; конической части 8 бункера; выхлопной трубы 9.

Циклон ЦМ

слабо подвержен абразивному износу. Вследствие того, что скорости воздушного потока во входном патрубке 2 и, в особенности, в нижней части корпуса циклона невелики, истирание стенок не происходит даже при осаждении высокоабразивных пылей, как в циклонах тина ЦН.

Подсос воздуха в бункере не сказываются на эффективности осаждения пыли, т.к. поток воздуха, проходящий через центральное отверстие в отбойном конусе 5, не препятствует движению пыли в бункер.

В процессе длительной эксплуатации циклона ЦМ возможно оседание волокнистой пыли на лапках крестовины 6 отбойного конуса 5, поэтому необходимо осуществлять периодическую чистку через люки 7.

Технические характеристики циклонов с обратным конусом аналогичных циклону ЦМ: циклоны ЦОК, циклоны РИСИ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦМ С БУНКЕРОМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦМ С БУНКЕРОМ НА КРОНШТЕЙНЕ

ЦИКЛОН ЦМ (с ящиком)	ЦИКЛОН ЦМ (с бункером на опоре)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦМ С ЯЩИКОМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦМ С БУНКЕРОМ НА ОПОРЕ

Циклон ЦМ с бункером на опоре
