Циклоны СИОТ-М СИОТ-М1

Циклоны СИОТ-М СИОТ-М1 (модернизированные), серии 5.907-1

Циклоны СИОТ-М СИОТ-М1 предназначены для грубой и средней очистки газов от сухой неслипающейся и необразивной пыли.

Циклоны предназначены для сухой очистке газов, выделяющихся при некоторых технологических процессах  (сушке, обжиге, агломерации, сжигании топлива и т.д.), а также аспирационного воздуха в различных отраслях промышленности (черной, цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике т.д.)

Применение циклонов СИОТ-М, СИОТ-М1 в условиях взрывоопасных сред недопустимо.

Рекомендуется применять циклоны СИОТ при начальной запыленности до 300 г/м³.

По результатам исследовании, а также производственной проверки АО ВНИИОТ ВЦСПС (г. Екатеринбург) были разработаны рекомендации по повышению эффективности и производительности, а также предложены конструкции двух модификаций циклонов СИОТ:

– повышенной эффективности – СИОТ-М;

– повышенной эффективности и производительности – СИОТ-М1;

В отличие от циклонов СИОТ старой серии в настоящую серию 5.907-1 включены добавочно еще три номера большего диаметра (№–8…№–10), так как улучшение структуры потока в модернизированных циклонах позволяет получить в процессе эксплуатации достаточно высокую эффективность очистки в аппаратах больших размеров.

В конструкцию циклонов и бункеров внесен ряд изменений, упрощающих изготовление и улучшающих эксплуатацию аппаратов:

– упрощена конструкция раскручивателя(вместо раскручивателя с винтовой крышкой он выполнен в виде улитки);

– исключен вариант раскручивателя в виде плоского щита, так как коэффициент местного сопротивления циклона с таким раскручивателем выше, чем с раскручивателем – улиткой;

– высота корпуса циклона уменьшена на 25…30%, а диаметр пылевыпускного отверстия увеличен;

– увеличена толщина стенок корпуса с 2 мм до 3 мм;

В циклонах СИОТ-М между корпусом и бункером устанавливается глухая цилиндрическая вставка в результате искусственно снижается интенсивность вихря в нижней части корпуса и в бункере и, как следствие, уменьшается вторичный унос пыли. По сравнению с конструкцией СИОТ общий унос пыли уменьшается в 2- 2,5 раза.

Оптимальная скорость очищаемого воздушного потока на входе в завихритель для всех циклонов СИОТ равна 15 м/сек.

Температура воздушного потока не должна превышать 400⁰С.

Для улавливания сухой неслипающейся пыли также применяются следующие циклоны: циклоны СИОТ , циклоны ЛИОТ.

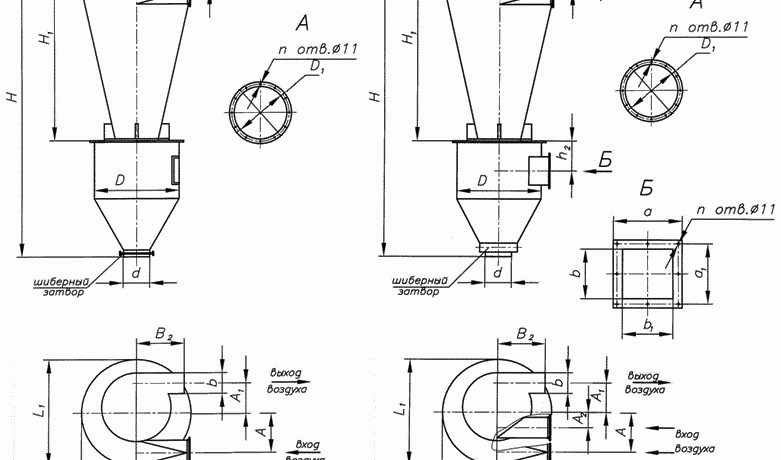

    ЦИКЛОН СИОТ-М                  ЦИКЛОН СИОТ-М1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ СИОТ-М

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ СИОТ-М1
