Циклоны РЦ
Циклоны РЦ
Циклоны РЦ – Закручивающий аппарат циклона выполнен в виде спирального винта, на выходе с которого размещено регулирующее устройство в виде поворотной направляющей лопатки. С помощью рукоятки лопатка устанавливается и фиксируется под заданным углом. Данная конструкция позволяет осуществлять коагуляцию пыли, регулировать угол входа и соотношение между осевой и тангенциальной составляющими скорости потока при входе в корпус циклона в зависимости от свойств пыли и ее концентрации в очищенном воздухе.
При помощи направляющей лопатки можно периодически очищать внутреннюю поверхность циклона от налипшей пыли. Для этого поворачивая направляющую лопатку вверх-вниз потоком воздуха сдувают налипшую пыль.
Входная запыленность не более 25 г/м3, степень очистки 94%, оптимальная скорость на входе – 16 -18 м/с, гидравлическое сопротивление – 970 Па.

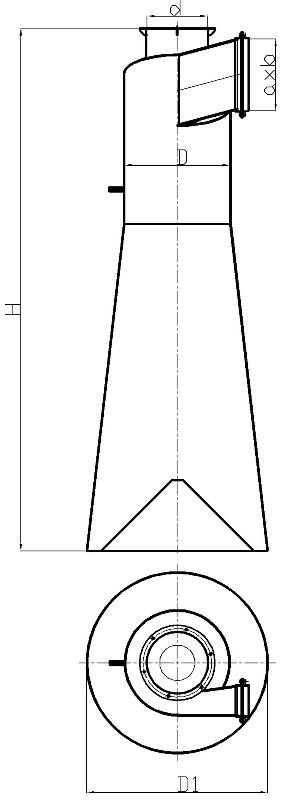

ЦИКЛОН С ОБРАТНЫМ КОНУСОМ ТИПА РЦ
| Наименование | Производительность, м3/час | D, мм | D1, мм | Н, мм | a х b, мм | Масса, кг |
| 250 | 130 | 200 | 200 | 78 х 73 | 15 | |
| 400 | 160 | 250 | 250 | 96 х 90 | 18 | |
| 650 | 200 | 315 | 315 | 120 х 115 | 20 | |
| 1000 | 250 | 400 | 400 | 150 х 140 | 30 | |
| 1600 | 315 | 500 | 500 | 190 х 180 | 43 | |
| 2000 | 355 | 560 | 560 | 215 х 200 | 63 | |
| 2500 | 400 | 630 | 630 | 240 х 225 | 80 | |
| 3100 | 450 | 710 | 710 | 270 х 250 | 95 | |
| 3900 | 500 | 800 | 800 | 300 х 280 | 123 | |
| 4900 | 560 | 900 | 900 | 335 х 315 | 155 |
