ЦИКЛОНЫ (ПЫЛЕУЛОВИТЕЛИ) ЦОК С ОБРАТНЫМ КОНУСОМ  Пылеуловители предназначены для очистки вентиляционных выбросов от пыли с повышенными абразивными свойствами. Допускается применение циклонов при слипающихся пылях типа сажи и талька. Применяются в цехах механической обработки металла, в заточных и обдирочных установках.

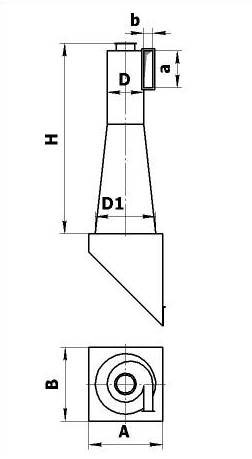

Циклон состоит из цилиндрической части корпуса с завихрителем в виде “улитки”, расширяющейся к низу конической части корпуса и пылесборника. Пылесборник может быть в виде бункера или выдвижного ящика. Бункера изготавливаются двух типов: с косым днищем и боковой выгрузкой и конической формы с выгрузкой снизу. Для повышения эффективности пылеосаждения и предохранения пыли от уноса из бункера в нижней части циклона устанавливается внутренний конус.

Во избежание износа вентилятора при работе с абразивной пылью циклоны рекомендуется устанавливать перед вентилятором на всасывающей стороне. В этом случае для уменьшения гидравлического сопротивления циклона на выхлопном патрубке рекомендуется устанавливать “улитку”. Чтобы продлить срок службы циклона, работающего с абразивными пылями, завихритель может быть изготовлен из низколегированной стали.

Для увеличения производительности циклоны можно объединить в группу из двух или трёх циклонов с общим бункером для сбора пыли и общим выходом очищенного газа.

Оптимальная скорость входа запылённого воздуха в завихритель равна 16м/сек., при этом сопротивление циклона достигает 1600 Па.

Циклон эффективно работает при запылённости входящего не более 20 г/м³. Эффективность очистки циклона 92-98% и зависит от характера и дисперсности пыли, а так же от типоразмера циклона. Циклоны изготавливаются в климатическом исполнении УХЛ с категорией размещения 1,2,3 и 4 по ГОСТ 15150-69.

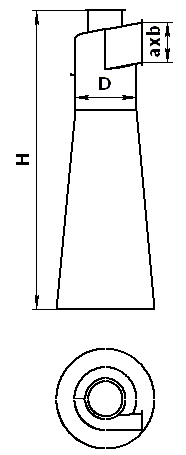

Регулируемый циклон РЦ

Циклон РЦ предназначен для улавливания слипающихся и маслянистых пылей. Он имеет обратный конус, снабжён спирально-винтовым закручивающим аппаратом и регулирующим устройством.

Циклоны данного типа рекомендуется применять для улавливания пылей с повышенной влажностью или маслянистостью, склонных к слипанию, содержащих очень крупнодисперсную фракцию и обладающих повышенной абразивностью.

Закручивающий аппарат циклона выполнен в виде спирализованного винта, в нем размещено регулирующее устройство, которое представляет собой направляющую лопатку. лопатка расположена на уровне нижней плоскости закручивающего аппарата между корпусом циклона и выхлопным патрубком. с помощью рукоятки лопатка устанавливается и фиксируется под заданным углом.

Данная конструкция позволяет осуществлять коагуляцию пыли в закручивающем аппарате, предотвращать вынос крупных частиц с большой парусностью, регулировать угол входа, а также соотношение между осевой и тангенциальной составляющими скорости потока при входе в корпус циклона в зависимости от свойств пыли и ее концентрации в очищаемом воздухе.

При помощи направляющей лопатки можно периодически очищать внутреннюю поверхность корпуса циклона в случае налипания пыли. Для этого направляющую лопатку поворачивают несколько раз вверх на 135⁰ и возвращают в исходное положение.
