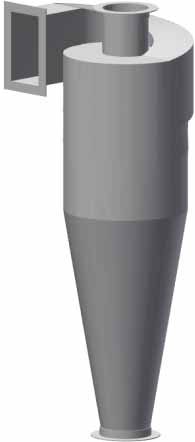

Циклоны для древесных отходов ЦДО и ЦДО-В – Предназначением циклонов ЦДО является улавливание древесных отходов (щепы, коры, сырых опилок,  кольцевой стружки, тяжелой частичной пыли) в системах аспирации и пневмотранспорта. Циклоны ЦДО отличаются является высокой производительностью, небольшими размерами и низким сопротивлением (по сравнению с другими распространенными типами пылеуловителей циклоны ЦДО имеют сравнительно низкий показатель гидравлического сопротивления и минимальную энергоемкость). Производительность циклонов ЦДО в зависимости от его размеров составляет  от 5,5 до 59 тысяч м3/час. По продуктивности циклон для древесных отходов ЦДО сравним с циклоном марки К или  ОЭКДМ, но, в отличие от них, циклон типа ЦДО имеет меньшие габариты. Оптимальная скорость входа запыленного воздуха – от 12 до 15 м/сек.

Применение и основные характеристики пылеуловителей ЦДО

Сферой применения циклонов для древесных отходов ЦДО и ЦДО-В могут являться:

• аспирационные вентиляционные системы (установка циклона осуществляется на стороне нагнетания системы  аспирации по ходу после пылевого вентилятора)
• транзитные системы  пневмотранспорта, измельченные при обработке древесного материала с образованием щепок, опилок, коры дерева, и спиральной стружки.
• системы производственного пневмотранспорта для отделения как древесных отходов крупных размеров, так и сыпучих материалов. В данном случае необходимо использовать конструкцию циклона-разгрузителя.

Рекомендации по монтажу циклона для древесных отходов

Монтаж циклона осуществляется на бункеры или шлюзовые перегрузчики для обеспечения накопления материалов, которые необходимо периодически вычищать. Размер и форма бункера подбирается в зависимости от желаемого периода очистки. Циклон герметично приваривается к бункеру, в результате чего  показатели увеличиваются на 15 % через подсос воздуха снизу. При установке циклона для древесных отходов после вентилятора и вне помещения (для работы на нагнетание) для защиты системы от попадания осадков необходимо оснащение зонтом. При установке циклона перед вентилятором (для работы на разряжение) для уменьшения гидравлического сопротивления в целом и сокращения нагрузки непосредственно на вентилятор требуется улитка-раскручиватель.

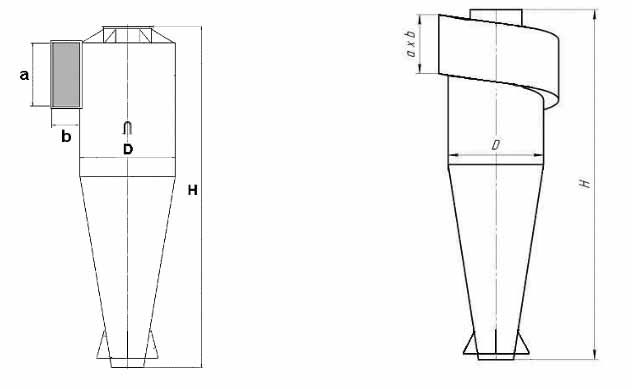

Циклон для древесных отходов ЦДО: технические характеристики

В отличие от циклона ЦДО, циклоны ЦДО-В оснащены тангенциональным завехрителем, и имеют еще большую производительность и применяется в системах пневмотранспорта достаточно больших фракций древесных отходов, а также используется в качестве циклона-разгрузителя для различных сыпучих материалов.

Циклон для древесных отходов ЦДО-В: технические характеристики

Производство циклонов осуществляется в соответствии с конструкторской документацией, а так же ТУ 3742-006-45602104-2016 завода-изготовителя. Качество продукции подтверждено декларацией соответствия ТР ТС «О безопасности машин и оборудования».
