Сухие циклоны типа СИОТ

Сухие циклоны типа СИОТ

Сухие циклоны типа СИОТ предназначены для грубой и средней очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива) от сухой не слипающейся не волокнистой пыли а также аспирационного воздуха в различных отраслях промышленности. Их можно использовать в частности, для очистки воздуха от известковой пыли на сахарных заводах и в крахмало-паточной промышленности. При этом запылённость газового потока не должна превышать 300 г/м³.

Циклоны устанавливаются как на всасывающей так и на нагнетательной стороне вентилятора.

Оптимальная скорость запылёного воздуха на входе в циклон – 18,7 м/сек

Для уменьшения эффекта вторичного уноса частиц пыли из нижней части корпуса циклона и бункера и увеличения производительности  ГПИ Сантехпроект в 1985 году разработал модернизированные конструкции циклонов СИОТ: СИОТ-М – повышенной эффективности и СИОТ-М1 – повышенной эффективности и производительности.

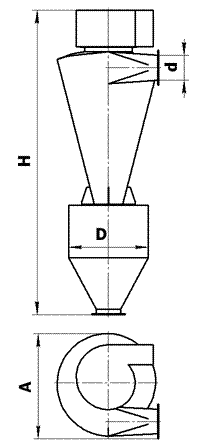

В циклонах СИОТ-М между корпусом и бункером устанавливается глухая цилиндрическая вставка. Благодаря этому искусственно снижается интенсивность вихря в нижней части корпуса и в бункере на поверхности отложившейся пыли и, как следствие, уменьшается вторичный унос. в результате общий унос пыли уменьшается в 2- 2,5 раза по сравнению с старой конструкцией СИОТ.

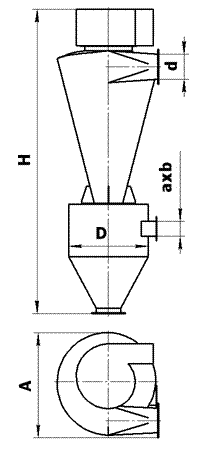

В циклонах СИОТ-М1 между корпусом и бункером устанавливается вставка-закручиватель. В этом случае запылённый поток газа разделяется на две части: в верхнюю часть циклона подаётся основной поток, в нижнюю – дополнительный поток, закрученный в ту же сторону что и основной поток и равный соответственно 30-35% общей производительности циклона. аэродинамические испытания показали, что при одних и тех же потерях давления, коэффициент гидравлического сопротивления циклона СИОТ-М1 в 2 раза меньше, а производительность в 1,4-1,5 раза больше, чем у обычных циклонов СИОТ.

Оптимальная скорость очищаемого воздушного потока на входе в завихритель для всех циклонов СИОТ равна 15 м/сек. Температура воздушного потока не должна превышать 400⁰С.

            СИОТ-М                                                               СИОТ-М1
