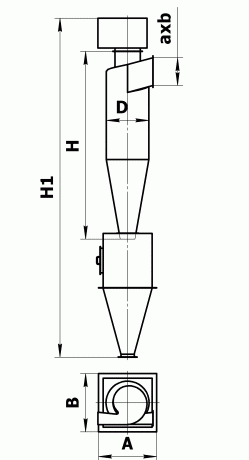

Пылеуловители (циклоны) ЦН-15

Пылеуловители (циклоны) ЦН-15

Пылеуловители (циклоны) ЦН-15 являются наиболее универсальными и распространёнными аппаратами газоочистки, широко применяемыми для отделения пыли от газов и воздуха(в том числе и аспирационного) в самых различных отраслях промышленности; в чёрной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике, деревообработке. Циклоны ЦН-15 применяются при следующих технологических процессах: сушка, обжиг, агломерация, сжигании топлива и т.д.

Применение циклонов типа ЦН-15 недопустимо в условиях токсичных или взрывоопасных сред; их также не рекомендуется использовать для улавливания сильно слипающихся пылей.

При небольших капитальных затратах и эксплуатационных расходах циклоны обеспечивают очистку газов эффективностью 85-98% от частиц пыли размером более 10 мкм. Циклоны рекомендуется использовать перед высокоэффективными аппаратами газоочистки(фильтры, электрофильтры). В ряде случаев достигаемая эффективность циклонов оказывается достаточной для выброса газов или воздуха в атмосферу.

Для увеличения срока службы циклонов, подвергающихся абразивному износу,  в местах наибольшего износа (в нижней части конуса, во входной части улитки) рекомендуется наносить специальное антиабразивное покрытие.

Исходя из компоновочных соображений групповые циклоны изготовляют с камерой очищенного газа в виде улитки (вентилятор устанавливается после циклона ), или в виде сборника (вентилятор устанавливается перед циклоном).

При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. Уровень пыли в бункере не должен подыматься выше 0, 5 диаметра циклона от крышки бункера.

В обычных условиях оптимальной скоростью воздуха в цилиндрической части бункера является 4 м/сек, скорость 2,5 м/сек рекомендуется принимать при работе с абразивной пылью.

условное обозначение типоразмера одиночного и группового циклона:

ЦН – циклон конструкции НИИОгаза

15 – угол наклона входного патрубка относительно горизонтали(град.)

П, Л – “правое” (“левое”) вращение газа в улитке

число после тире – внутренний диаметр цилиндрической части циклона (мм.)

следующая цифра – количество циклонов в группе

У – с камерой очищенного газа в виде “улитки”

С – с камерой очищенного газа в виде сборника

П – пирамидальный бункер

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА Пылеуловители (циклоны) ЦН-15

допустимая запылённость газа, г/м³ –

для слабослипающихся пылей ……………………………..не более 1200

для среднеслипающихся пылей……………………………………………250

температура очищаемого газа, ⁰С……………………………не более 400

максимальное давление (разряжение), кгс/м³……………………….500

коэффициент гидравлического сопротивления:

для одиночных циклонов……………………………………………………147

для групповых циклонов:

с “улиткой”…………………………………………………………………………175

со сборником……………………………………………………………………..182

ЭКСПЛУАТАЦИЯ ЦИКЛОНОВ НИИОГАЗ ЦН-15

Для надёжной работы циклонных аппаратов температура газов должна быть выше точки росы на 20-250С при негигроскопичной пыли и газах с большой влажностью.

При выборе допускаемой запылённости газов рекомендуется учитывать склонность прилипания пыли к стенкам циклона, зависящую от физико-химических свойств, дисперстного состава пыли, влажности газов, материала и состояния поверхности стенок. В качестве общего правила следует иметь в виду, что, чем тоньше пыль, чем легче она прилипает. Пыль у которой 60-70% частиц имеют диаметр меньше 10 мкм, ведут себя, как липкие, хотя та же пыль крупнее 10 мкм обладает хорошей сыпучестью.

ОЦЕНКА СЛИПАЕМОСТИ ПЫЛИ

Для обеспечения надёжной работы циклонов при работе очистке газов от среднеслипающихся пылей допустимая запылённость газов должна быт уменьшена в 4 раза, а для сильно слипающихся в 8-10 раз.

Длительная надёжная работа циклонов ЦН-15 в значительной степени зависит от интенсивности абразивного износа. При улавливании крупной абразивной пыли, концентрацию её надо снизить в 2-3 раза против допустимой с помощью предварительной очистки газов в пылеотстойниках, разгрузителях и других простейших пылеуловителях.

Уменьшению степени абразивного износа также способствует снижение скоростей газового потока на входе в циклон, хотя и будет иметь место и некоторое уменьшение эффективности очистки.

На эффективность работы ЦН-15 существенное влияние оказывает режим работы аппарата. Для обеспечения наиболее высоких показателей очистки газов режим работы ЦН должен быть стабильным. Изменение в расходе газов не должно превышать 10-12%.

ВЫГРУЗКА ПЫЛИ ИЗ БУНКЕРА ЦИКЛОНА.

Удаление пыли из бункеров циклона ЦН производиться через пылевыгружное устройство, состоящее из пылевого затвора и приспособлений для транспортирования пыли. Пылевыгружные устройства должны быть небольших размеров, особенно по высоте, герметичны, способны работать на противодавлении и при пониженном давлении в бункере; безотказны в действии. Негерметичность пылевыгружного устройства при наличии в бункере давления выше атмосферного ведёт к выбросу пыли в окружающую среду а при наличии в бункере разряжения вызывает резкое снижение коэффициента очистки газов от пыли. Пи нерегулярном выпуске пыли пыли происходит переполнение бункера пылью, что недопустимо, так как при этом коэффициент очистки уменьшается и создаётся возможность забивания циклонов пылью.

Выгрузка пыли из бункера циклона ЦН может осуществляться либо непрерывно, либо периодически. В первом случае транспортировка производиться с помощью автомашин, мусорных контейнеров, евромешков. При непрерывном пневматическом удалении, пыль может транспортироваться непосредственно из бункера, при этом требуются специальный  пылевой затвор с электроприводом.

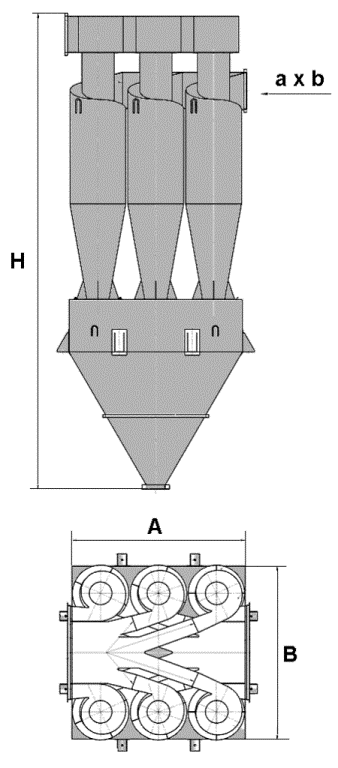

Пылеуловители (циклоны) ЦН-15 группового исполнения с камерой очищенного газа в виде улитки.

Пылевыпускное отверстие бункера имеет размер 200 х 200 мм., 300 х 300 мм. или изготавливается под пылевой затвор или шлюзовой перегрузчик.

циклоны ЦН-15 группового исполнения с камерой очищенного газа в виде сборника.

Пылевыпускное отверстие бункера имеет размер 200 х 200 мм., 300 х 300 мм., или изготавливается под пылевой затвор или шлюзовой перегрузчик.

Бункер для пыли а также опору,  можно изготовить любых размеров по желанию заказчика.
