Модульный рукавный фильтр с импульсной продувкой СРФ-БМ

Модульный рукавный фильтр с импульсной продувкой СРФ-БМ

Модульный рукавный фильтр с импульсной продувкой СРФ-БМ представляет собой фильтр современной конструкции, собравший в себе все достижения зарекомендовавших себя технологий. При его разработке особое внимание было уделено снижению эксплуатационных расходов, увеличению срока службы и возможности обслуживания и ремонта без остановки системы газоочистки. Модульная конструкция позволяет поставлять части фильтра готовыми блоками, что упрощает монтаж фильтра на объекте.

Эффективная система распределения загрязненного газа в фильтре равномерно распределяет нагрузку на фильтровальные рукава и облегчает их регенерацию.

Загрязненный газ поступает в впускной коллектор, после через окна коллектора газ попадает в отдельные модули, содержащие фильтровальные рукава. В модуле газ снижает скорость и при помощи панелей распределения относительно равномерно подается на фильтровальные рукава, при этом основная часть потока движется преимущественно вдоль рукавов вниз, а часть крупной и тяжелой пыли отражается панелями распределения и сразу оседает в бункерах. Остальная часть пыли задерживается на фильтровальных рукавах. Очищенный газ проходит внутрь рукавов, выходит в чистую камеру фильтра и через коллектор очищенного газа направляется в дымовую трубу.

При достижении заданного гидравлического сопротивления на рукавах фильтра срабатывает система регенерации фильтровальных рукавов и происходит импульсная продувка рукавов сжатым воздухом. Регенерация продолжается до тех пор, пока гидравлическое сопротивление не снизится до заданного значения.

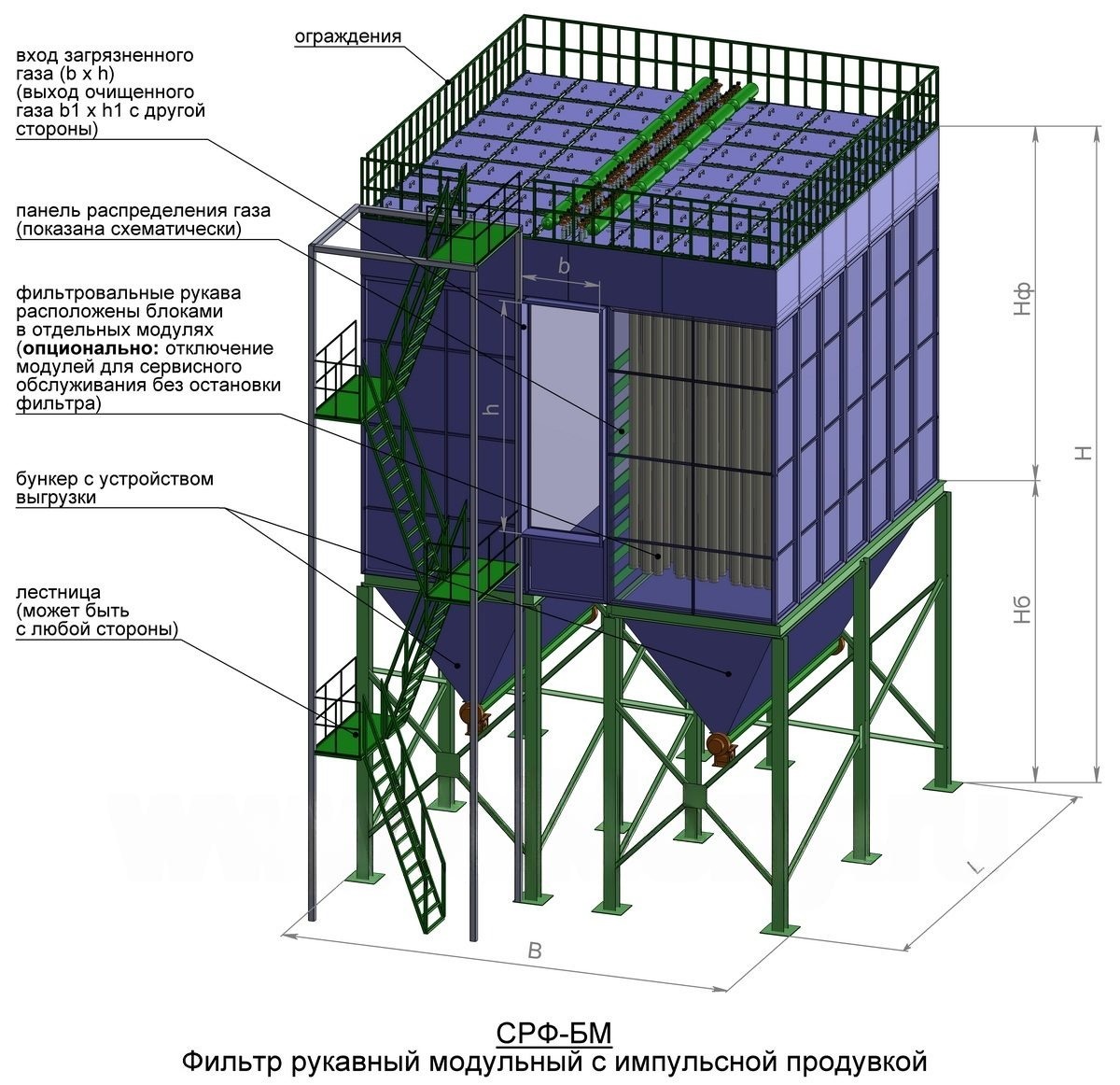

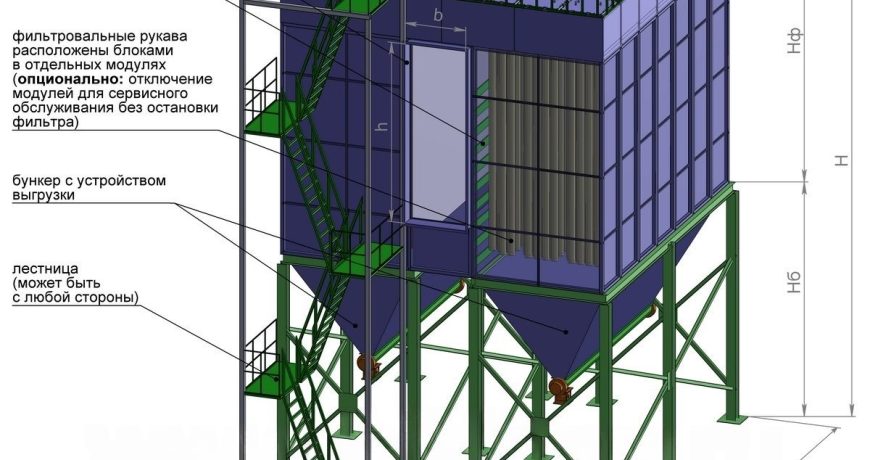

Габаритные размеры

(1) — размер согласовывается при заказе (высота бункера Нб приведена с учетом расстояния от низа шлюзового перегрузчика до земли 900мм.).

(2) — размеры могут быть изменены изготовителем при условии сохранения технических характеристик изделия. Размеры приведены без учета площадок обслуживания и лестниц.
