Коллекторы Аспирационные сер. 5.404-37

Коллекторы Аспирационные сер. 5.404-37 на различную производительность разработаны в замен серии ОВ-02-156.

Аспирационные коллекторы являются одним из важнейших элементов аспирационной системы и представляют собой камеры постоянного статического давления, создающего одинаковые аэродинамические условия в местах присоединения к коллекторам отдельных ответвлений.

Коллекторы служат переходным звеном между разветвленными и магистральными участками воздухопроводных сетей, обеспечивающих слияние двух и более воздушных потоков в один суммарный поток.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОЛЛЕКТОРОВ БАРАБАННЫХ ПРОХОДНЫХ БП

Наименование	Производительность, м³/ч	Dв	Dk	H	L	кол-во патрубков	Масса, кг
	6480	315	600	710	700	4	38,0
	9720	400	750	860	860	6	56,0
	12960	450	950	1080	1060	8	79,0
	16200	500	1100	1240	1240	10	102,0
	19440	560	1200	1300	1320	12	116,5
	24300	630	1500	1700	1610	15	180,0

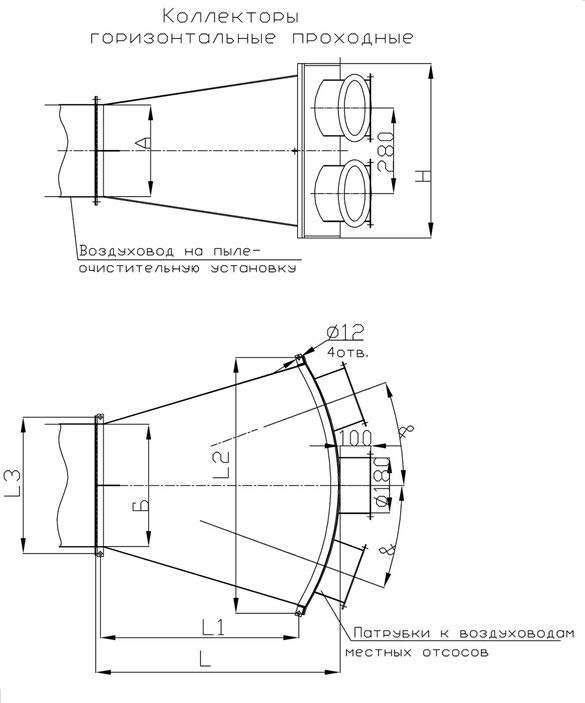

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОЛЛЕКТОРОВ ГОРИЗОНТАЛЬНЫХ ПРОХОДНЫХ ГП

Наименование	Производительность, м³/час	A	Б	Н	L/L1	L2/L3	a	кол-во патрубков	Масса, кг
	6480	300	300	300	827/584	1000/346	20⁰	4	41,2
	9720	300	400	570	800/650	836/446	20^₀	6	37,5
	12960	400	500	570	900/705	1026/546	17⁰	8	56,4
	16200	500	500	570	1000/726	1300/546	15⁰	10	71,5
	19440	500	600	570	2100/1400	1452/646	24⁰	12	146,6

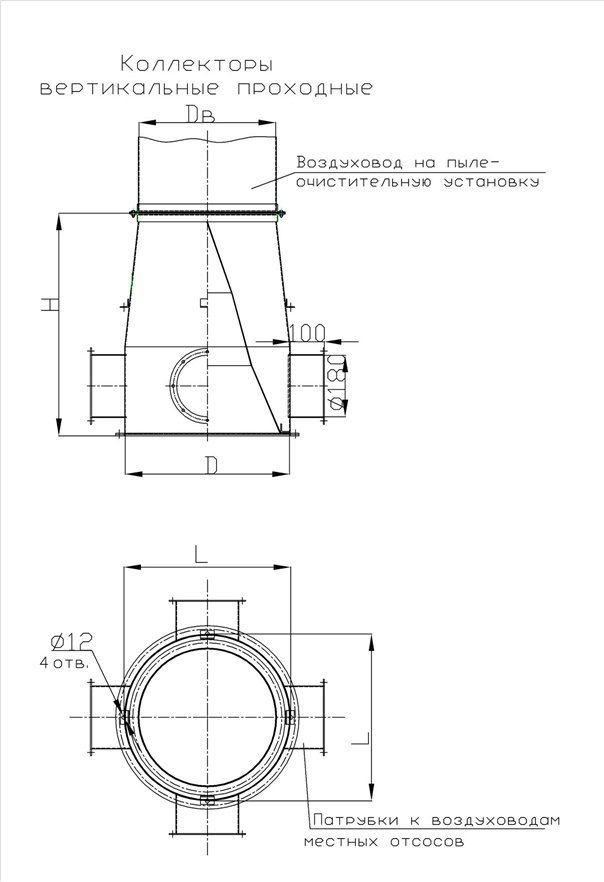

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОЛЛЕКТОРОВ ВЕРТИКАЛЬНЫХ ПРОХОДНЫХ ВП

ПРОХОДНОЙ КПНаименование	Производительность, м³/ч	Dв	D	H	L	кол-во патрубков	Масса, кг
	6480	400	480	650	480	4	53,7
	9720	450	540	690	530	6	67,5
	12960	500	600	740	580	8	82,2
	16200	560	700	790	664	10	100,8
	19440	630	900	875	736	12	142,6

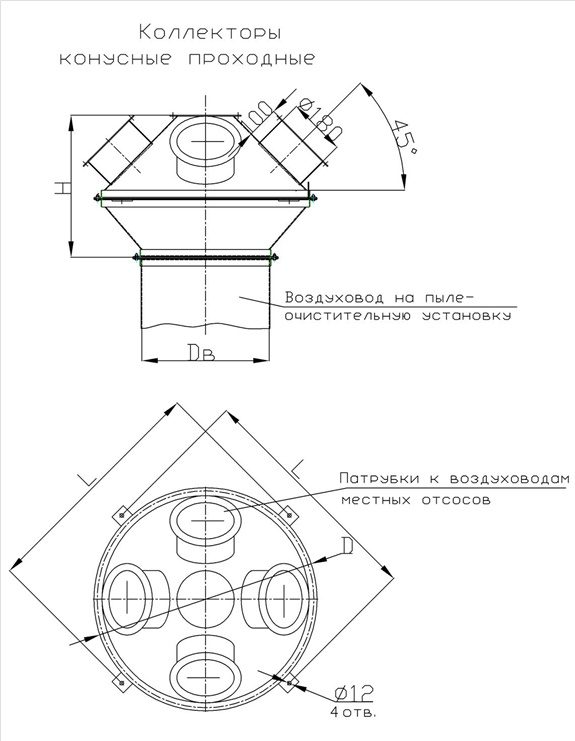

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОЛЛЕКТОРОВ КОНУСНЫХ ПРОХОДНЫХ КП

Наименование	Производительность, м³/ч	Dв	D	H	L	кол-во патрубков	Масса, кг
	6480	400	700	445	744	4	23,9
	9720	450	900	547	944	6	78,3
	12960	500	1000	560	1044	8	47,8
	16200	560	1200	625	1300	10	74,7

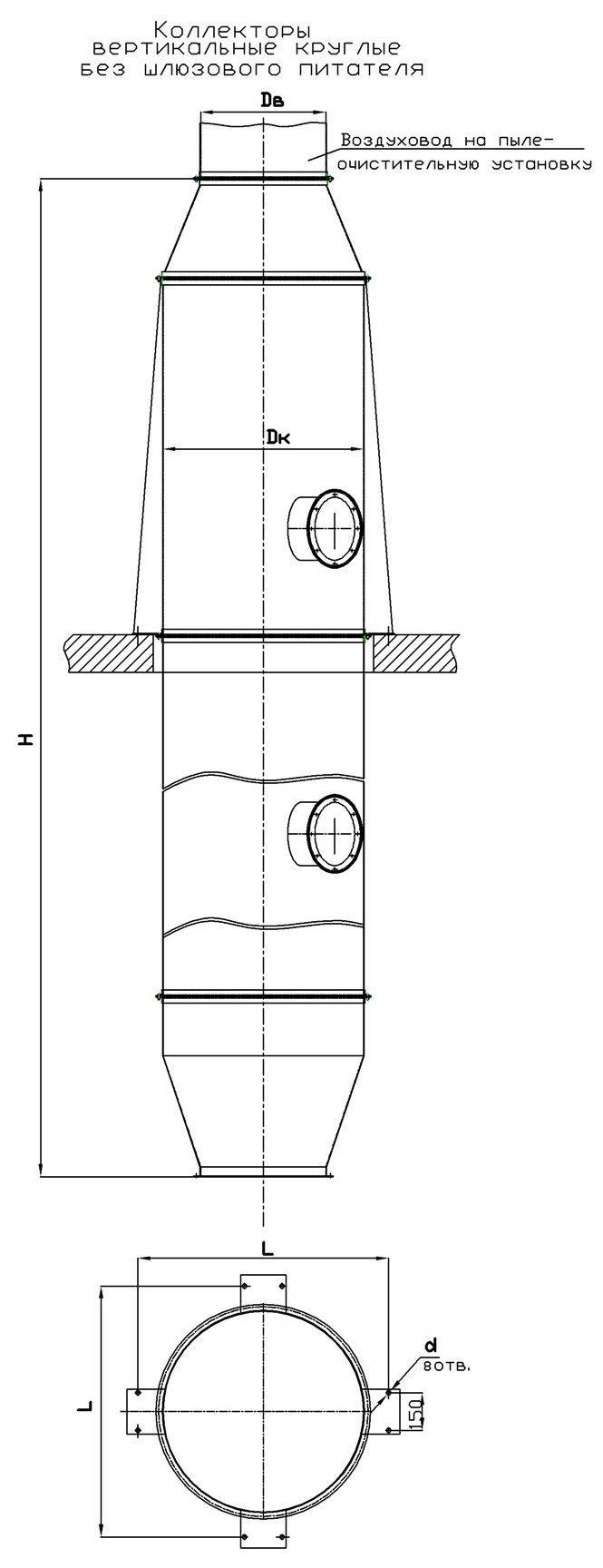

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОЛЛЕКТОРОВ ВЕРТИКАЛЬНЫХ КРКГЛЫХ ВК

Наименование	Производительность, м³/ч	Dв	Dk	H	L	d	Масса, кг
	7000	500	800	5740	1080	18	358
	12000	630	1000	6070	1280	18	449
	20000	800	1200	6300	1480	18	666
	30000	900	1200	6670	1950	23	1121
	50000	1000	2000	7300	2400	23	1437

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОЛЛЕКТОРОВ БАРАБАННЫХ АСПИРАЦИОННЫХ БА

Наименование	Производительность, м³/ч	Dв	Dk/D	H	L	d	Масса, кг
	5000	315	500/1000	1506	1280	18	115.3
	7000	400	600/1200	1686	1480	18	228,0
	10000	500	800/1600	1786	1880	22	418,0
	15000	630	1000/2000	2276	2320	22	579,0
	30000	800	1200/2400	2756	2750	22	782.3
