Коагуляционные мокрые пылеуловители КМП

Коагуляционные мокрые пылеуловители КМП

Коагуляционные мокрые пылеуловители КМП применяют для улавливания пылей и возгонов черной и цветной металлургии, пылей пищевых производств, не изменяющих своих свойств при контакте с водой, предназначены для очистки воздуха, удаляемого вентиляционными вытяжными системами от пыли средней и мелкой дисперсности при концентрации пыли в весьма широком диапазоне — 0,05…100 г/м3.

Циклон пылеуловитель КМП: сфера применения

Рекомендуется применять для очистки выбросов аспирационных установок рудоподготовительных предприятий и бункерных эстакад доменных цехов, заводов черной металлургии и других отраслях промышленности, для очистки воздуха от минеральной пыли, содержащей до 15% цементирующихся и слипающихся веществ.

Главным преимуществом является простота устройства и малые габаритные размеры установки.

Газопромыватель КМП очищает выбросы  с начальной запыленностью воздуха до 30 г/м 3   и применяется для улавливания пыли с размерами частиц более 20 мкм.. Он состоит из двух частей — трубы-распылителя и циклона-каплеуловителя типа ЦВП с периодическим орошением. Подача воды в  трубу Вентури производится центрально в зоне конфузора. В распылительной форсунке на выходе из сопла установлен отбойник (тело — препятствие конической формы), дробящий поток жидкости.

Конструктивные особенности и принцип работы циклона КМП

Принцип работы скруббера Вентури: они имеют распиливающие элементы в виде орошаемых труб Вентури или аналогичных устройств для ускорения газового потока, соединенные с каплеуловителями, в газопромывателе КМП. Скорость потока начинает расти в конфузоре и достигает в горловине трубы 40–150 м/с,  куда поступает также промывочная жидкость. Диспергируясь, жидкость вместе с запыленным потоком поступает в диффузор. Однако приобретенная каплями скорость жидкости оказывается существенно меньшей скорости потока и частиц пыли. Поэтому процесс осаждения частиц пыли на каплях при прохождении потока через горловину и диффузор трубы становится сходным с процессом осаждения в зернистом фильтре с подвижной насадкой.

Более высокая эффективность пылеулавливания по сравнению с полыми газопромывателями достигается в  скрубберах Вентури созданием развитой поверхности контакта фаз, что требует и значительно более высоких энергозатрат. Образование тонкодисперсного аэрозоля происходит при этом как за счет механической диспергации промывочной жидкости, так и вследствие интенсивного испарения капель при резком падении давления в горловине. Очевидно, это приводит также к повышению влажности газа и интенсификации капиллярной конденсации влаги на поверхности частиц пыли. Последняя причина может служить объяснением того, что степень очистки пыли в  скрубберах Вентури слабо зависит от нее смачиваемости.

За определяющий размер КМП принят диаметр горловины Dг трубы-коагулятора, который в ряду размеров меняется от 250 до 1000 мм. Данные аппараты могут работать в широком диапазоне расходов газа (7…230 тыс. м3/ч) при скорости газа в горловине 40…70 м/с. Гидравлическое сопротивление при этом составляет 12…35 кПа, а удельный расход воды 0,2…0,6 л/м3 газа.

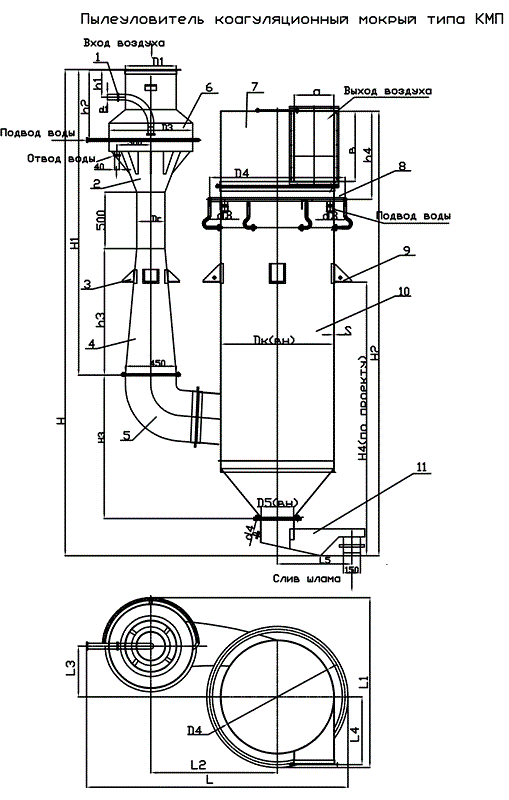

1 — форсунка с водоподводящей трубкой; 2 — корпус трубы коагулятора; 3 -опора трубы коагулятор; 4 — труба коагулятор; 5 — отвод соединительный с прямоугольным фланцем; 6 — водяная камера; 7 — улитка воздухоотводящая; 8 — установка сопел орошения стенок каплеуловителя; 9 — опора каплеуловителя; 10 — каплеуловитель; 11 — гидрозатвор

Технические характеристики пылеуловителей КМП

Производительность и габаритные размеры мокрого пылеуловителя КМП

Расчет степени очистки воздуха от пыли в КМП основан на экспериментально установленной зависимости диаметра частиц, уловленных на 50%, от удельной мощности контактирования, т.е. мощности, которая затрачивается только на контактирование газа с жидкостью при расходе газа V= 1 м3/с.

Удельная мощность контактирования зависит от расхода газа и орошающей жидкости, гидравлического сопротивления и типоразмера аппарата КМП.

Мокрые пылеуловители КМП изготавливаются под заказ. Актуальный срок изготовления предоставляется по запросу в отдел продаж.

Доставка продукции осуществляется в регионы Беларуси и страны Таможенного союза (Казахстан, РФ, Киргизия, Армения).

Указанный тип циклонов изготавливается по ТУ 3742-006-45602104-2016 «Оборудование газоочистное и пылеулавливающее» завода-изготовителя. Пылеулавливающие аппараты имеют декларацию соответствия ТР ТС Таможенного союза «О безопасности машин и оборудования».
